Вимірювання опору ізоляції. Мегаомметр MIC-2501UA

Вимірювання опору ізоляції є важливим елементом в діагностиці електрообладнання, електропроводки і кабелю. Опір ізоляції це відношення напруги, прикладеної до діелектрика, до струму витоку, що протікає крізь діелектрик.

Для профілактичного контролю стану проводки і перед введенням електроустановки або електрообладнання в експлуатацію проводяться заміри опору ізоляції струмопровідних частин. Це допомагає виявити зниження характеристик ізоляційного матеріалу, які можуть привести до різних аварійних ситуацій і необхідності подальшого дорогого ремонту або до ураження людини електричним струмом.

Опір ізоляції характеризує її стан в даний момент часу і не є стабільним, так як залежить від цілого ряду чинників, основними з яких є температура і вологість ізоляції в момент проведення вимірювання.

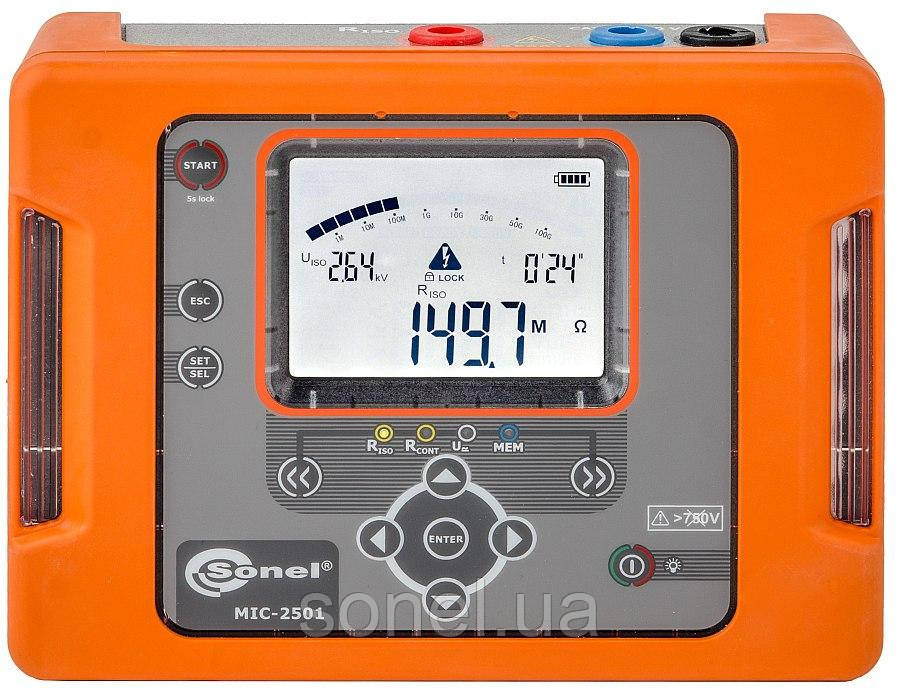

Одним з расповсюджених приладів для проведення замірів опору ізоляції є мегаомметр MIC-2501UA польської компанії SONEL S. A.

Мегаомметр MIC-2501UA має можливість вимірювати опір ізоляції до 1000 ГОм (1 ТОм) напругою 100...2500 В з кроком 100В.

Основні характеристики:

• вимірювальна напуга до 2500 В: установка довільної величини 100 ... 2500 В з кроком 100 В;
• вимірювання опору ізоляції до 1000 ГОм (1 ТОм);
• обчислення коефіцієнтів абсорбції і поляризації: установка трьох інтервалів годині;
• індикація вимірюваного опору і струму витоку;
• автоматична розрядка ємності вимірюваного об'єкта після закінчення вимірювання;
• Вимірювання опору контактних з'єднання єднань заземлюючих, захисних провідників і провідників системи вирівнювання потенціалів Rcont струмом ± 200 мА роздільною здатністю 0,01 Ом;
• вимірювання напруги змінного і постійного струму до 750 В;
• робота приладу від внутрішнього акумулятора, мережі 220 В, автомобільної мережі 12 В
• («прикурювача») або зовнішнього акумулятора;
• збереження результатів вимірювань в пам'ять і передача даних на ПК;
• сумісний З Sonel Reader і СОНЕЛ Протоколи 2.0
• робочий діапазон температур від -20 ° C до + 50 ° C
