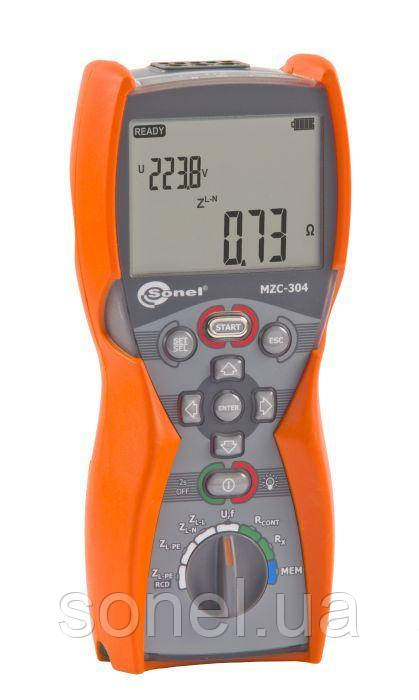

Вимірювачі параметрів кіл електроживлення будинків MZC-304FUA

Топ продаж Вимірювачі параметрів кіл електроживлення будинків MZC-304FUA

Ціну уточнюйте

  • В наявності
  • Код: MZC-304UA
+380 (44) 247-19-72
Олексій
  • +380 (67) 752-07-71
    Олександр
  • +380 (50) 389-38-88
    Олексій

Замовлення тільки за телефоном

Вимірювачі параметрів кіл електроживлення будинків MZC-304FUAВимірювачі параметрів кіл електроживлення будинків MZC-304FUA
Ціну уточнюйте
В наявності
+380 (44) 247-19-72
Олексій
  • +380 (67) 752-07-71
    Олександр
  • +380 (50) 389-38-88
    Олексій
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Специфікація
Інформація для замовлення

Вимірювач петлі фаза — нульовий сертифікований MZC-304FUA

Вимірювачі ланцюгів «фаза-нуль» і «фаза-фаза» призначені для вимірювання активного опору петлі короткого замикання й розрахункуf очікуваного струму короткого замикання. Вимірювання петлі короткого замикання необхідні для перевірки настроювання системи струмового захисту будинків і промислових об'ємів.

Прилад пройшов процедуру оцінки відповідності згідно Постанови  КМУ №94 від 13.01.2016р. про Технічний Регламент законодавчо регульованих засобів вимірювальної техніки.

Основні характеристики:

  • вимір діючого значення фазної і лінійної напруги змінного струму;
  • вимірювання частоти змінного струму
  • вимір повного опору ланцюга "фаза - нуль», «фаза - фаза», «фаза - захисний провідник» без відключення джерела живлення;
  • вимір повного опору ланцюга "фаза - захисний провідник» без відключення джерела живлення та спрацювання ПЗВ;
  • вимір опору контактних з'єднань заземлюючих, захисних провідників і провідників системи зрівнювання потенціалів Rcont струмом ± 200мА;
  • низьковольтне вимірювання активного опору;
  • обчислення активного і реактивного опору ланцюга "фаза - нуль», «фаза - фаза», «фаза - захисний провідник»;
  • обчислення сили струму ланцюга «фаза-нуль», «фаза - фаза», «фаза - захисний провідник».
  • вимір цілісності і правильності підключення ланцюга заземлювального пристрою.
  • передача даних в комп'ютер

Призначення і область застосування:

Прилади серії MZC — це переносні вимірювачі петлі фази — нуль, що виробляють розрахунок очікуваного струму короткого замикання на підставі повного опору петлі короткого замикання.
Прилад рекомендований для проведення вимірювань у електроустановках, мережах будівель, споруд і промислових підприємств, у яких похибка, викликана недбалим реактивним опором, може мати суттєве значення. На підставі показань приладу вимірювання й розрахунку очікуваного струму короткого замикання можна вибрати необхідні номінали автоматів захисного вимкнення за кожним колом електроживлення.

Діапазон Роздільна здатність Основна похибка
0,0...299,9 В 0,1 В ±(2% и. в. + 6 е. м. р.)
300...500 В 1 В ± (2% и. в. + 2 е. м. р.)


Діапазон частоти: 45...65 Гц

Вимірювання частоти

Діапазон Роздільна здатність Основна похибка
45,0...65,0 Гц 0,1 ±(0.1% и. в. + 1 е. м. р.)

Вимірювання параметрів петлі короткого замикання ZL-PE, ZL-N, ZL-L

Діапазон вимірювання згідно ДСТУ EN 61557

Дріт вимірювальний Діапазон ZS
1,2 м 0,13...1999 Ом
5 м 0,17...1999 Ом
10 м 0,21...1999 Ом
20 м 0,29...1999 Ом
WS-01, -05 0,19...1999 Ом

Вимірювання повного опору петлі короткого замикання ZS
Діапазон Роздільна здатність Основна похибка
0...19.99 Ом 0.01 Ом ±(5% и. в. + 3 е. м. р.)
20,0...199,9 Ом 0,1 Ом
200...1999 Ом 1 Ом
  • Номінальна напруга мережі UnL-N/ UnL-L: 220/380 В, 230/400В, 240/415В
  • Робочий діапазон напруги: 180...270 В (для ZL-PE і ZL-N) і 180...460 В (для ZL-L)
  • Номінальна частота мережі fn: 50 Гц, 60 Гц
  • Робочий діапазон частоти: 45...65 Гц
  • Максимальний вимірювальний струм для 230 В: 7,6 A, для 400 В: 13,3 А ( Тривалість — 3х10 мс)

Вимірювання активного RS і реактивного XS опору петлі короткого замикання
Діапазон Роздільна здатність Основна похибка
0...19,99 Ом 0,01 Ом ±(5% и. в. + 5 е. м. р.) от ZS
20,0...199,9 Ом 0,1 Ом

Розраховується і виводиться для ZS < 200 Ом

Струм короткого замикання IK петли
Діапазон відповідно до ДСТУ EN 61557 визначається, з огляду на значення ZS і номінальної напруги Un=230 В

Діапазон Роздільна здатність Основна похибка
0,058…1,999 A 0,001 A Визначається за основною похибкою повного опору петлі короткого замикання
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA

Вимірювання параметрів петлі короткого замикання ZL-PE RCD (без спрацьовування ПЗВ)

Вимірювання повного опору петлі короткого замикання ZS
Діапазон вимірювання згідно ДСТУ EN 61557-3-2013: 0,5...1999 Ом для вимірювального дроту 1,2 м і адаптерів WS-01 і WS-05, 0,51...1999 Ом для вимірювальних провідників 5 м, 10 м, 20 м.

Діапазон Роздільна здатність Основна похибка
0...19,99 Ом 0,01 Ом ±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом 0,1 Ом ±(6% и. в. + 5 е. м. р.)
200...1999 Ом 1 Ом
  • Без вимкнення ПЗВ з IΔn ≥ 30 мA
  • Номінальна напруга мережі Un:220 В, 230 В, 240 В
  • Робочий діапазон напруги: 180...270 В
  • Номінальна частота мережі fn: 50 Гц, 60 Гц
  • Робочий діапазон частоти: 45...65 Гц

Вимірювання активного RS і реактивного XS опору петлі короткого замикання

Діапазон Роздільна здатність Основна похибка
0.19,99 Ом 0,01 Ом ±(6% + 10 е. м. р.) от ZS
20,0…199,9 Ом 0,1 Ом ±(6% + 5 е. м. р.) от ZS

Розраховується і виводиться для ZS < 200 Ом

Струм короткого замикання IK петли
Діапазон відповідно до ДСТУ EN 61557 визначається, з огляду на значення ZS і номінальної напруги Un=230 В

Діапазон Роздільна здатність Основна похибка
0,058…1,999 A 0,001 A Визначається за основною похибкою повного опору петлі короткого замикання
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0…40,0 кA 0,1 кA

Вимірювання опору контактних з'єднань заземлювальних, захисних провідників і провідників системи вирівнювання потенціалів Rcont струмом ±200мА

Вимірювання перехідних опору контактів і провідників струмом не менш ніж ±200 мА
Діапазон вимірювання згідно ДСТУ EN 61557-4-2013: 0,12...400 Ом

Діапазон Роздільна здатність Основна похибка
0...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом 0,1 Ом
200...400 Ом 1 Ом
  • Напруга на розімкнених вимірювальних провідників: 4...9 В
  • Вихідний струм за R<2 Ом: хв. 200 мA (ISC: 200..250 мA)
  • Компенсація опору вимірювальних провідників
  • Вимірювання двоспрямованим струмом



Вимірювання активного опору малим струмом

Діапазон Роздільна здатність Основна похибка
0,0...199,9 Ом 0,1 Ом ±(3% и. в. + 3 е. м. р.)
200...1999 Ом 1 Ом
  • Напруга на розімкнених вимірювальних провідників: 4...9 В
  • Вихідний струм < 8 мA
  • Звукова індикація за опору <30 Ом±50%
  • Компенсація опору вимірювальних провідників

Додаткові технічні характеристики
Клас ізоляції подвійна, відповідно ДСТУ EN 61010 ДСТУ EN 61557
Категорія безпеки IV 300V (III 600V), згідно з ДСТУ EN 61010
Ступінь захисту корпусу згідно з ДСТУ EN 60529 IP67
Живлення вимірювача Лужні LR6; акумулятори — HR6
Габаритні розміри 220×100×60 мм
Маса вимірювача приблизно 1,6 кг
Температура зберігання –20...+60° C
Робоча температура 0...+50° C
Час до самовимикання (Auto-OFF) встановлюється в меню приладу
Кількість вимірювань Z (для лужних батарейок) >5000 (2 вимірювання за хвилину)
Пам'ять результатів вимірювань 990 комірок, 10000 результатів
Інтерфейс радіоканал OR-1

Основні
ВиробникSonel
Країна виробникПольща
СтанНовий
