Високовольтний тестер ізоляції S-44 VLF

Високовольтний тестер ізоляції S-44 VLF використовується для тестування кабелів середньої напруги наднизькою частотою.

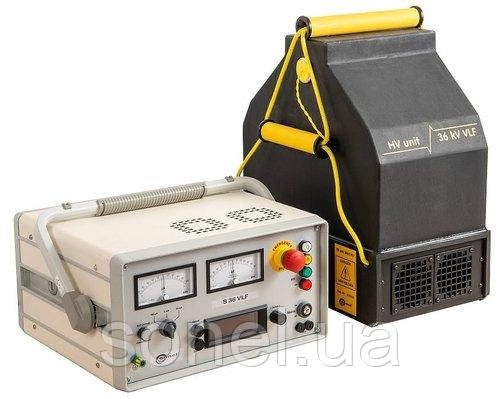

Тестер складаеється з блоку управління та блоку високої напруги.
Блок високої напруги містить наступні пристрої з масляною ізоляцією: високовольтний трансформатор, висококовольтний перемикач, випрямлювач, вимірювальний дельник та розрядний пристрій. Нижня частина блоку містить олійно-повітряний теплообмінник з внутрішньою циркуляцією.
Обидва пристрої з'єднання єднані кабелем управління, який постійно підключений до блоку управління.

Основні технічні параметри:

Напуга мережі 230 В ± 10% / 50/60 Гц
Вхідний струм 10 A (номінальний) / 15 A (пікове значення)
Споживана потужність макс. 3000 ВА
Вихідна напуга:
VLF 5 ... 44 кВ RMS, близька до синусоїді
DC ± 0 ... 62 кВ постійна

Вихідний струм (постійний):
Спрацьовування захисту від перевантаження по струму ± 10 мА
Діапазони вимірювання:
Напуга -70 ... 0 ... +70 кВ
Струм ± 100 мкА / 1 мА / 10 мА
Похибка вимірювання:
Цифрове вимірювання ± 1%
Аналогове вимірювання ± 2%
Розряджаючий пристрій:
Макс. ємність розряду 12500 Дж за формулою (наприклад, C = 15 мкФ при U = 34 кВ)
Робоча температура: -20 ° C ... + 45 ° C
Температура зберігання -25 ° C ... + 55 ° C
Вага:
Блок управління 17 кг
Блок високої напруги 49 кг
