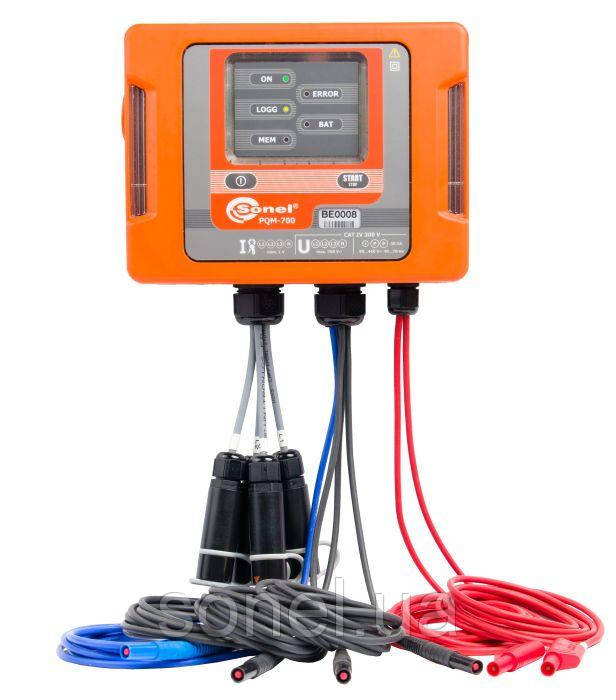

Аналізатор параметрів якості електричної енергії PQM-700UA з сертифікатом клас S

Аналізатор параметрів якості електричної енергії використовєються для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах електропостачання.

          Основні характеристики:

• клас S
• годинник реального часу ± 0,3 с / 24 години;
• автоматичне формування протоколів реєстрації;
• ступінь захисту корпусу IP65.

Вимірювання і реєстрація:

• напруги постійного і змінного струму L1, L2, L3, N (чотири вимірювальних входу). Мінімального, максимального, середнього і миттєвих значень напруги. Можливо спільне використання з трансформаторами напруги;
• сили постійного і змінного струму L1, L2, L3, N (чотири вимірювальних входу). Мінімального, максимального, середнього і миттєвих значень сили струму. Можливо спільне використання з трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А АС, відрізняються максимальним діаметром обхвату), кліщі C-4 (1000 A AC) і кліщі C-6 (10 A AC), C-7 (100 А AC).
• коефіцієнта пікових значень напруги і струму;
• частоти від 40 Гц до 70 Гц;
• потужності: активної (P), реактивної (Q), потужності спотворень (D), повної (S);
• енергії: активної (EP), реактивної (EQ), повної (ES);
• коефіцієнта потужності cosφ, tgφ;
• коефіцієнта гармонійних втрат (К-фактор);
• до 40-ї гармоніки напруги і струму;
• сумарного коефіцієнта гармонійних складових напруги THD U і THD I;
• короткочасної та тривалої дози флікера Pst і PLT;
• несиметрії по струму і напрузі;
• перенапруг, провалів, переривань з можливістю збереження осцилограм;
• осциллограмм струму і напруги для кожного періоду усереднення.

Програмне забезпечення:

Програмне забезпечення SONEL Analysis 4 - додаток необхідний для налаштування і аналізу даних реєстрації

Конфігурація аналізатора:

• можливість налаштування вимірювального приладу та формування протоколу вимірювань;
• установка номінальних параметрів мережі: напруга (фазна / лінійне), частота, тип мережі;
• установка параметрів трансформаторів напруги та / або струму;
• вибір періоду усереднення;
• розклад запуску і зупинки реєстрації;
• установка типу струмовимірювальних кліщів;
• умова запуску реєстрації: безпосереднє, порогове значення, відповідно до розкладу;
• режим вимірювання в реальному часі;
• широкий набір налаштувань представлення та аналізу (звітів) даних реєстрації.

Призначення і область застосування:

PQM-700UA розроблений для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах з номінальними частотами 50/60 Гц.
PQM-700UA адаптований для роботи в складних погодних умовах, не сприйнятливий до електричних полів (можлива установка безпосередньо на ЛЕП). Ступінь захисту корпусу відповідає IP65.
Конструкція реєстратора дозволяє йому працювати при температурі від -20 ° С до + 55 ° C. Стабільна робота при негативних температурах забезпечується за рахунок вбудованого підігріву.
У разі відключення зовнішнього живлення, робота вимірювача буде підтримуватися за рахунок внутрішньої Li-Ion (літій-іонної) акумуляторної батареї.
