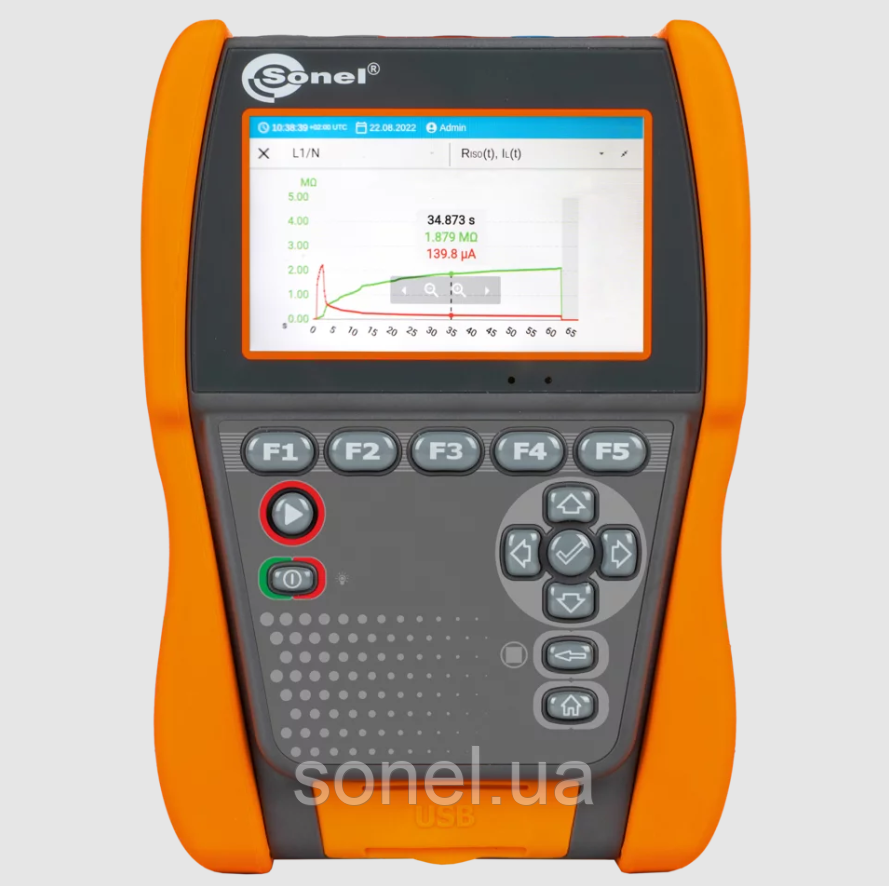

Мегаомметр MIC-2511UA, вимірювач опору електроізоляції до 2000 ГОм (2 ТОм) напругою до 2500 В

Мегаомметр MIC-2511UA новий вимірювач опору електроізоляції до 2000 ГОм (2 ТОм)
Прилад пройшов процедуру оцінки відповідності згідно з Постановою КМУ №94 від 13.01.2016р. про Технічний Регламент законодавчо регульованих засобів вимірювальної техніки.

Функціональний вимірювач опору ізоляції Sonel MIC-2511UA дозволяє вимірювати опір ізоляції з тестовою напругою від 10 до 2500 В. Він дивує численними функціями, захованими в акуратній та зручній формі. Завдяки своїм параметрам, міцному корпусу зі ступенем захисту IP65, низькому споживанню енергії батареї та можливості підзарядки при проведенні вимірювань, лічильник є надійним інструментом, який можна використовувати у багатьох областях. Він відмінно підходить для управління промисловими установками та тяговими мережами та успішно використовується в житловому будівництві. Переваги цього приладу особливо оцінюють електрики, що займаються обслуговуванням, тестуванням двигунів, кабелів та вуличного освітлення. Мегаомметр Sonel MIC-2511UA також корисний для вимірювання при будівництві та обслуговуванні фотоелектричних установок. Це надійне рішення, створене для потреб монтажників телекомунікаційних мереж та операторів теплових мереж, що полегшує контроль системи сигналізації попередньо ізольованих труб.

Основні характеристики:

• Вимірювальна напруга вибирається в діапазоні 10...2500 В

• Вимірювання опору ізоляції напругою 10 В шлейфі контролю систем пожежної сигналізації (SAP, SSP)
• Малювання графіків на дисплеї під час вимірювань
• Вимірювання в зонах захисту від статичної електрики (EPA)
• Корекція результату опору ізоляції до контрольної температури
• Постійна індикація виміряного опору ізоляції чи струму витоку
• Автоматичний розряд ємності об'єкта, що вимірювається після завершення вимірювання опору ізоляції.
• Акустичне визначення п'ятисекундних інтервалів часу, що полегшує зняття часових характеристик
• Виміряний час вимірювання T 1 , T 2 та T 3
• Автоматичний вимір всіх комбінацій опорів 3-х, 4-х, 5-жильних проводів та силових кабелів за допомогою додаткового адаптера AutoISO-2511.
• Показання фактичної випробувальної напруги під час вимірювання
• Вимірювальний струм ≤2 мА
• Захист від вимірювання об'єктів під напругою
• Вимірювання опору ізоляції дво- та трипровідним методом

Додаткові можливості

• Вимірювання струму витоку під час вимірювання R ISO
• Вимірювання ємності при вимірюванні R ISO
• Низьковольтне вимірювання цілісності та опору ланцюга
• Вимірювання температури (за допомогою додаткового термощупу ST-1)
• Вимірювання постійної та змінної напруги в діапазоні 0...1500 В
• Пам'ять на 9999 записів, передача даних на ПК USB кабелем
• Працює від акумулятора
• Клавіатура з підсвіткою

Вбудована довідкова система

Пристрій має вбудовані екрани довідки з діаграмами вимірювань. Завдяки цьому ви можете легко і швидко перевірити, як підключити цю систему залежно від типу вимірювання, що виконується.

Технічні дані

• Вимірювання опору ізоляції

  Діапазон вимірювання відповідно до ДСТУ EN 61557-2 для R _ISOmin =U _ISOnom /I _ISOnom …≤ 2 TΩ (I _ISO =1,6 мА)

  Діапазон	Роздільна здатність	Точність
  0,0...999,9 кОм	0,1 кОм	±(3% вв + 20 омр)
  1000...9999 МОм	0,001 МОм	±(3% вв + 20 омр)
  10,00...99,99 МОм	0,01 МОм	±(3% вв + 20 омр)
  100,0...999,9 МОм	0,1 МОм	±(3% вв + 20 омр)
  1000...9999 ГОм	0,001 ГОм	±(3% вв + 20 омр)
  10,00...99,99 ГОм	0,01 ГОм	±(3% вв + 20 омр)
  100,0...999,9 ГОм	0,1 ГОм	±(3% вв + 20 омр)
  1000...2000 ТОм	0,001 ТОм	±(3% вв + 20 омр)

  "вв" - виміряна величина

         "омр" - одиниця молодшого розряду



Значення вимірюваного опору в залежності від напруги вимірювання

Напруга U n	Діапазон вимірювання
10В	10 ГОм
25В	20 ГОм
50В	50 ГОм
100В	100 ГОм
250В	250 ГОм
500В	500 ГОм
1000В	1,00 ТОм
2500В	2,00 ТОм

Вимірювання постійної та змінної напруги

Діапазон	Роздільна здатність	Точність
0…1500В	1В	±(3% вв + 2омр)

діапазон частот: 45…65 Гц

Вимірювання ємності

Діапазон	Роздільна здатність	Точність
0...999 нФ	1 нФ	±(5% вв + 5 омр)
1,00...9,99 мкФ	0,01 мкФ	±(5% вв + 5 омр)

Вимірювання безперервності захисного та еквіпотенціального з'єднання за допомогою струму 200 мА

Діапазон вимірювання відповідно до ДСТУ EN 61557-2: 0,10...999 Ом

Діапазон	Роздільна здатність	Точність
0,00…19,99 Ом	0,01 Ом	±(2% вв + 3 омр)
20,0…199,9 Ом	0,1 Ом	±(2% вв + 3 омр)
200…999 Ом	1 Ω	±(4% вв + 3 омр)

Вимірювання температури

Діапазон	Роздільна здатність	Точність
-40,0…99,9°C	0,1°C	±(3% вв + 8 омр)
-40,0…211,8°F	0,1°F	±(3% вв + 16 омр)

Вимірювання опору в зонах EPA

Діапазон	Роздільна здатність	Точність
для U n = 10 В
0,0…999,9 кОм	0,1 кОм	±(8% вв + 20 омр)
1,0…9,999 МОм	0,001 МОм	±(8% вв + 20 омр)
10,00…99,99 МОм	0,01 МОм	±(8% вв + 20 омр)
100,0…999,9 МОм	0,1 МОм	±(8% вв + 20 омр)
1,0…10,0 ГОм	0,1 ГОм	±(8% вв + 20 омр)
для U n = 100 В
0,0…999,9 кОм	0,1 кОм	±(3% вв + 20 омр)
1000…9999 МОм	0,001 МОм	±(3% вв + 20 омр)
10,00…99,99 МОм	0,01 МОм	±(3% вв + 20 омр)
100,0…999,9 МОм	0,1 МОм	±(3% вв + 20 омр)
1000…9999 ГОм	0,001 ГОм	±(3% вв + 20 омр)
10,00…99,99 ГОм	0,01 ГОм	±(3% вв + 20 омр)
100,0…200,0 ГОм	0,1 ГОм	±(8% вв + 20 омр)
для U n = 500 В
0,0…999,9 кОм	0,1 кОм	±(3% вв + 20 омр)
1000…9999 МОм	0,001 МОм	±(3% вв + 20 омр)
10,00…99,99 МОм	0,01 МОм	±(3% вв + 20 омр)
100,0…999,9 МОм	0,1 МОм	±(3% вв + 20 омр)
1000…9999 ГОм	0,001 ГОм	±(3% вв + 20омр)
10,00…99,99 ГОм	0,01 ГОм	±(3% вв + 20 омр)
100,0…999,9 ГОм	0,1 ГОм	±(8% вв + 20 омр)
1000 ГОм	1 ГОм	±(8% вв + 20 омр)
