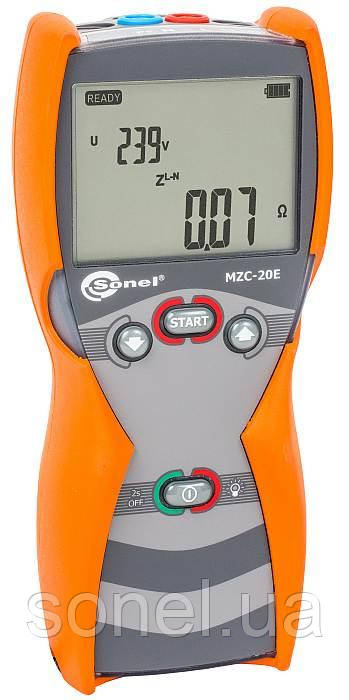

Вимірювач параметрів петлі короткого замикання ( петля фаза-нуль) MZC-20EUA

Вимірювач параметрів петлі короткого замикання ( петля фаза-нуль) MZC-20EUA

Прилад пройшов процедуру оцінки відповідності згідно Постанови  КМУ №94 від 13.01.2016р. про Технічний Регламент законодавчо регульованих засобів вимірювальної техніки.

Вимірювання повного, активного та реактивного опору петлі короткого замикання. Обчислення очікуваного струму короткого замикання.

Основні Характеристики:

• вимірювання діючого значення фазної і лінійної напруги змінного струму частотою 45 - 65 Гц;
• вимірювання в мережах з номінальною напругою 220/380 В, 230/400 В, 240/415 В;
• вимірювання повного опору ланцюга "фаза - нуль робочий», «фаза - нуль захисний», «фаза - фаза» без відключення джерела живлення;
• розрахунок очікуваного струму короткого замикання;
• оцінку опору заземлюючих пристроїв.

Для виконання вищевказаних завдань вимірювач має:

• можливість вибору Користувачем номінальної напруги 220/380 В, 230/400 В або 240/415 В;
• функцію автоматичного обчислення очікуваного струму короткого замикання на підставі виміряного повного опору петлі і номінальної напруги електроустановки;
• функцію автоматичного визначення номінальної фазної або лінійної напруги при обчисленні очікуваного струму короткого замикання;
• функцію автоматичного вибору діапазону вимірювання;
• можливість зміни довжини вимірювальних проводів без необхідності калібрування приладу;
• функцію автоматичної компенсації опору вимірювальних проводів;
• збереження останнього результату вимірювання;
• захист від перегріву (індикатор високої температури);
• контроль заряду елементів живлення в режимі реального часу;
• підсвічування дисплея;
• автоматичне вимикання невикористаного приладу через заданий інтервал часу (300 с, 600 с, 900 с) - економія енергії елементів живлення (AUTO-OFF)

Призначення і область застосування:

Вимірювач параметрів петлі короткого замикання MZC-20EUA призначений в першу чергу для перевірки узгодження параметрів ланцюга "фаза - нуль" з характеристиками апаратів захисту та перевірки безперервності захисних провідників.

Вимірювач MZC-20EUA застосовується також при налагодженні та експлуатаційному контролі стану мереж електроживлення житлових будинків, офісів і виробничих об'єктів.

Прилад може бути ефективно використаний:

• електромережних компаній (при технічному обслуговуванні електроустановок);
• службами експлуатації електричних мереж в нафтогазовидобувних компаніях, в компаніях, що управляють ЖКГ, на промислових підприємствах;
• будівельними і монтажними організаціями, при провадженні  електромонтажних робіт;
• організаціями нагляду і контролю в електричних мережах і електроустановках споживачів;
• електровимірювальними лабораторіями.

Результати вимірювань допоможуть вирішити наступні питання:

• Яке значення очікуваного струму короткого замикання використовувати при виборі апарату захисту від надструмів?
• Чи правильно вибрані номінал і час-струмовий характеристика існуючого автоматичного вимикача або запобіжника?
• Який характер досліджуваної ланцюга - ємнісний або індуктивний?
• Чи є помилки електромонтажу?

Технічні характеристики

Вимірювання напруги змінного струму

Діапазон	Роздільна здатність	Основа похибка
0...440 В	1 В	±(2,5 % и.в. + 3 е.м.р.)

Вимірювання параметрів петлі короткого замикання Z_L-PE, Z_L-N, Z_L-L

Вимірювання повного опору петлі короткого замикання Z_S

Діапазон вимірювання згідно ДСТУ EN 61557

Вимірювальний дріт	Діапазон вимірювання Zs
1,2 м	0,24...200 Ом
5 м	0,26...200 Ом
10 м	0,28...200 Ом
20 м	0,35...200 Ом


Діапазон вимірювання Z_S

Діапазон	Роздільна здатність	Основна похибка
0...19,99 Ом	0,01 Ом	±(2,5% і.в. + 5 м2.р.)
20,0...99,99 Ом	0,1 Ом	±(2,5% і.в. +3 м2)
100...200 Ом	1 Ом	±(3% и.в. + 5 е.м.р.)

• Номінальні робочі напруги U_nL-N/U_nL-L: 220/380 В, 230/400 В, 240/415 В
• Діапазон робочої напруги: 198...264 В (для Z_L-PE і Z_L-N) і 342...440 В (для Z_L-L)
• Номінальна частота мережі f_n: 50 Гц, 60 Гц
• Діапазон робочих частот: 45...65 Гц
• Максимальний струм вимірювання: 15,3 A для 230 В (10 мс) і 26,7 A для 400 В (10 мс)

Вимірювання активного R_S і реактивного X_S опору петлі короткого замикання

Діапазон	Роздільна здатність	Основна похибка
0.9,99 Ом	0,01 Ом	±(5% і.в.+5 м2) значення ZS

• Розраховується і виводиться для Z_S <10 Ом

Струм короткого замикання петлі I_K

Діапазон вимірювання I_K згідно ДСТУ EN 61557 розраховується на підставі Z_S

Діапазон	Роздільна здатність	Основна похибка
1,15...9,99 A	0,01 A	Розраховується на основі похибки повного опору петлі короткого замикання ZS
10,0...99,9 A	0,1 A
100...999 A	1 A
1,00...9,99 кA	0,01 кA
10,0…40,0 кA	0,1 кA



Додаткові технічні дані



клас ізоляції	подвійна, відповідно  ДСТУ EN 61010 ДСТУ EN 61557-2-2013
категорія безпеки монтажу вимірювача	CAT III 300 В
ступінь захисту корпусу відповідно до ДСТУ EN 60529	IP67
виріб відповідає вимогам за електромагнітною сумісністю стандартів	ДСТУ IEC 61000-6-3 ДСТУ IEC 61000-6-2
живлення вимірювача	4 алкалінові елементи 1,5 В AA LR6 або 4 акумулятори NiMH AA
габаритні розміри вимірювача (довжина х ширина х глибина)	220×98×58 мм
маса приладу з комплектом батарейок	приблизно 509 г
робоча температура	–20...+50 °C
температура зберігання	-20...+70 °C
температура під час калібрування	+23 ± 2 °C
вологість під час калібрування	40...60%
вологість під час експлуатації	20...80%
висота над рівнем моря	< 3000 м
час до автоматичного вимкнення Auto-OFF	на вибір 300, 600 або 900 секунд
кількість вимірювань Zs на аккумуляторах	>5000 (2 вимірювання за хвилину)
дисплей	сегментний РКІ
