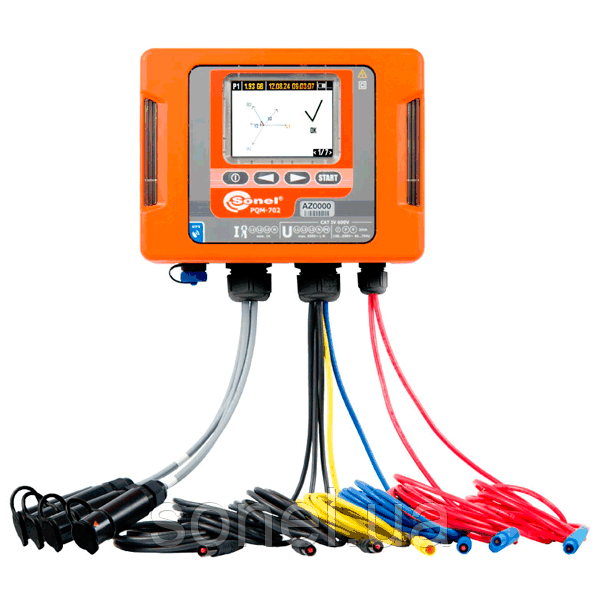

Аналізатор параметрів якості електричної енергії PQM-710UA сертифікований

Аналізатор параметрів якості електричної енергії PQM-710UA сертифікований

Ціну уточнюйте

  • Під замовлення, 45 днів
  • Код: PQM-710UA
+380 (44) 247-19-72
  • +380 (44) 247-19-73
  • +380 (50) 389-38-88
    Олексій
  • +380 (67) 752-07-71
    Олександр
Аналізатор параметрів якості електричної енергії PQM-710UA сертифікованийАналізатор параметрів якості електричної енергії PQM-710UA сертифікований
Ціну уточнюйте
Під замовлення, 45 днів
+380 (44) 247-19-72
  • +380 (44) 247-19-73
  • +380 (50) 389-38-88
    Олексій
  • +380 (67) 752-07-71
    Олександр
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Аналізатор параметрів якості електричної енергії PQM-710 використовіється для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах електропостачання.



Основні характеристики:

  • повна відповідність класу А;
  • Реєстрація сигналів управління;
  • GPS модуль для синхронізації часу;
  • GSM модуль для обміну даними (налаштування, управління, зчитування даних);

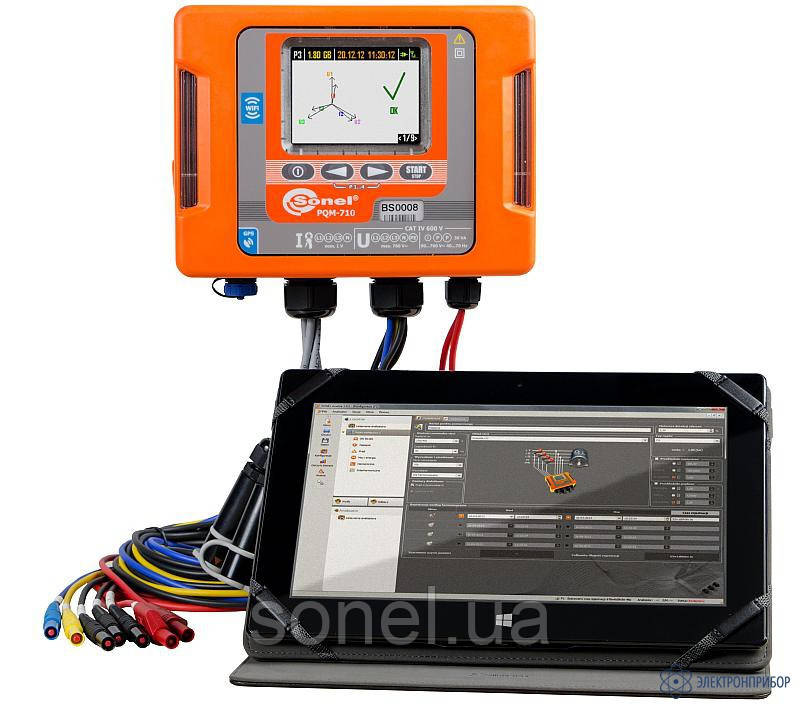

  • Wi-Fi модуль. Налаштування вимірювача і аналіз збережених даних здійснюється за допомогою планшетного комп'ютера з адаптованим ПО;
  • ступінь захисту корпусу IP65;
  • автоматичне формування протоколів реєстрації.

Вимірювання і реєстрація:

  • напруги постійного і змінного струму L1, L2, L3, N, PE (п'ять вимірювальних входів). Мінімального, максимального, середнього і миттєвих значень напруги. Можливо спільне використання з трансформаторами напруги;
  • сили постійного і змінного струму L1, L2, L3, N (чотири вимірювальних входу). Мінімального, максимального, середнього і миттєвих значень сили струму. Можливо спільне використання з трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А АС, відрізняються максимальним діаметром обхвату), кліщі C-4 (1000 A AC) і кліщі C-6 (10 A AC), C-7 (100 А AC).
  • коефіцієнта пікових значень напруги і струму;
  • частоти від 40 Гц до 70 Гц;
  • потужності: активної (P), реактивної (Q), потужності спотворень (D), повної (S);
  • енергії: активної (EP), реактивної (EQ), повної (ES);
  • коефіцієнта потужності cosφ, tgφ;
  • коефіцієнта гармонійних втрат (До-фактор);
  • до 50-ї гармоніки напруги і струму;
  • до 50-ї інтергармонік напруги і струму;
  • сумарного коефіцієнта гармонійних складових напруги THD U і THD I;
  • короткочасної та тривалої дози флікера PST і PLT;
  • несиметрії по струму і напрузі;
  • перенапруг, провалів, переривань з можливістю збереження осцилограм;
  • осцилограм струму і напруги для шкірного періоду усереднення.

Програмне забезпечення:

  • Програмне забезпечення SONEL Analysis 4 - додаток необхідне для налаштування і аналізу даних реєстрації.
  • Конфігурація аналізатора:
  • версія спеціально адаптована під роботу на планшетному комп'ютерній комп'ютері;
  • можливість налаштування вимірювального приладу та формування протоколу вимірювань згідно з ДСТУ ІЕС 61000-4-30
  • можливість налаштування чотирьох точок вимірювання: кожній точці відповідає свій алгоритм реєстрації, набір номінальних параметрів, обсяг пам'яті;
  • встановлення номінальних параметрів мережі: напуга (фазна / лінійне), частота, тип мережі;
  • установка параметрів трансформаторів напруги та / або струму;
  • вибір періоду усереднення;
  • розклад запуску і зупинки реєстрації;
  • установка типу струмовимірювальних кліщів;
  • умова запуску реєстрації: безпосереднє, порогове значення, відповідно до розкладу;
  • режим вимірювання в реальному часі;
  • широкий набір налаштувань представлення та аналізу звітів) даних реєстрації.

.

Призначення і область застосування:

PQM-710 розроблений для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах з номінальними частотами 50/60 Гц
PQM-710 адаптований для роботи в складних погодних умовах, не сприйнятливий до електричних полів (можлива установка безпосередньо на ЛЕП). Ступінь захисту корпусу відповідає IP65.
Конструкція реєстратора дозволяє йому працювати за температури від -20 ° З до + 55 ° C. Стабільна робота при негативних температурах забезпечується за рахунок вбудованого підігріву.
У разі відключення зовнішнього живлення, робота вимірювача буде підтримуватися за рахунок внутрішньої Li-Ion (літій-іонної) акумуляторної батареї.

Параметр Діапазон вимірювань та умови Дозвіл Межа допустимої абсолютної похибки вимірювання
Напруга постійного і змінного струму URMS (середньоквадратичне значення, f = 40..70 Гц) 10%×Uном ≤ URMS ≤ 150%×Uном
для Uном ≥ 64
0,01%×Uном ± 0,001 Uном
Частота змінного струму f Від 40,00 Гц Гц 70,00
для 10%×Uном ≤ URMS ≤ 200%×Uном
0,01 Гц ± 0,01 Гц
Середньоквадратичне значення гармонійних складових напруги UH, h (h = 1..50) Від 0 до 200% Uном 0,01%×Uном ±0,0005×Uном
(UH, h зм <0,01×Uном)
±0,05×UH, h зм
(UH, h зм ≥0,01×Uном
Середньоквадратичне значення интергармонических складових напруги UC, i (i = 0...50) Від 0 до 200% Uном 0,01%×Uном ±0,0005×Uном
(UC, i зм <0,01×Uном)
±0,05×UH, h зм
(UC, i зм ≥0,01×Uном
Сумарний коефіцієнт гармонійних складових напруги THDU ( h = 2..50) Від 0 до 100,0%
(для URMS > 1%×Uном)
0,1% ±0,05×THDUзм
Сумарний коефіцієнт интергармонических складових напруги TIDU ( i = 0...50) Від 0 до 100,0%
(для URMS > 1%×Uном)
0,1% ±0,05×TIDUзм
Сила постійного і змінного струму (середньоквадратичне значення, f = 40..70 Гц) IRMS Без використання кліщів
Від 0 до 1 (3,6 ВP-P) K = 1000 А/1 В 0,01% Inom

± 0,001%×Inom

З гнучкими кліщами F-1, F-2, F-3
Від 1 А до 3000 А (~) (10000 АP-P) 0,01%×Inom ± 0,01×IRMS зм
± 0,02×IRMS зм
(з урахуванням додаткової похибки від положення)
З вимірювальними кліщами C-4
Від 0,1 до 10 А (~)
Від 10 до 50 А (~)
Від 50 до 200 А (~)
Від 200 до 1000 А (~)
Від 1000 до 1200 А (~)
(3600 АP-P)
0,01%×Inom ± (0,03 × IRMS зм + 0,1 А)
± 0,03 × IRMS зм
± 0,015 × IRMS зм
± 0,0075 × IRMS зм
± 0,005 × IRMS зм
З вимірювальними кліщами C-6
Від 0,01 до 0,1 А (~)
Від 0,1 А до 1 А (~)
Від 1 А до 12 А (~)
(36 АP-P)
0,01%×Inom ± (0,03×IRMS зм + 1 мА)
± 0,025×IRMS зм
± 0,01×IRMS зм
З вимірювальними кліщами C-7
Від 0,01 до 100 А (~) (360 АP-P) 0,01%×Inom ± (0,005×IRMS зм + 0,02 А)
Середньоквадратичне значення гармонійних складових сили струму IH, h (h = 1..50) Залежно від типу використовуваних кліщів (див. характеристики IRMS) 0,01%×Inom

±0,0015×Inom
(IH, h<0,03×Inom)
±0,05×IH, h

( IH, h≥0,03×Inom)
Середньоквадратичне значення интергармонических складових сили струму IC, i (i = 0..50) Залежно від типу використовуваних кліщів (див. характеристики IRMS) 0,01%×Inom

±0,0015×Inom
(IC, i<0,03×Inom)
±0,05×IC, i

( IC, i≥0,03×Inom)
Сумарний коефіцієнт гармонійних складових сили струму THDI(h = 2..50) Від 0 до 100,0%
(для IRMS > 1%×Inom)
0,1% ± 0,05×THDIзм
Сумарний коефіцієнт интергармонических складових сили струму TIDI(i = 0...50) Від 0 до 100,0%
(для IRMS > 1%×Inom)
0,1% ± 0,05×TIDIзм
Активна потужність P і активна енергія EP 80%×Uном ≤ URMS ≤ 120%×Uном
1%×Inom ≤ IRMS ≤ Inom
Залежить від Uном і Inom ± 0,01 × × P(Ep)зм
Реактивна потужність Q і реактивна енергія EQ 80%×Uном ≤ URMS ≤ 120%×Uном
2%×Inom ≤ IRMS ≤ Inom
Залежить від Uном і Inom ± 0,01 × × Q(EQ)зм
Повна потужність S і повна енергія ES 80%×Uном ≤ URMS ≤ 120%×Uном
2%×Inom ≤ IRMS ≤ Inom
Залежить від Uном і Inom ± 0,01 × × S(ES)зм
Коефіцієнт потужності PF Від 0 до 1,00
Для 50%×Uном ≤ URMS ≤ 120%×Uном
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Активна і реактивна потужність гармонік 80% Uном ≤ URMS < 120% Uном
5% Inom ≤ IRMS ≤ Inom
Залежить від Uном і Inom
Коефіцієнт зсуву фаз cosφ (DPF) Від 0 до 1,00
Для 50%×Uном ≤ URMS ≤ 120%×Uном
10%×Inom ≤ IRMS ≤ Inom
0,01 ± 0,03
Кут зсуву фаз між напругою і силою струму φU, I Від -180,0° до +180,0° 0,01° ± 1°
Короткочасна доза флікера Pst Від 0,20 до 10,00
Для URMS ≥ 80%×Uном
0,01 ± 0,05×Pstзм
Тривала доза флікера Plt Від 0,20 до 10,00
Для URMS ≥ 80%×Uном
0,01 ± 0,05 ×Pltзм
Кут зсуву фаз напруг φU Від -180,0° до +180,0° 0,01° ±1°
Коефіцієнт несиметрії напруги по зворотній U2/U1 і нульової послідовності U0/U1 Від 0,0% до 20,00%
80%×Uном ≤ URMS≤ 150%×Uном
0,1% ± 0,15 %
Кут зсуву фаз сили струмів φI Від -180,0° до +180,0° 0,01° ± 1°
  • URMS – виміряне значення напруги постійного і змінного струму (середньоквадратичне значення);
  • IRMS - виміряне значення сили постійного і змінного струму (середньоквадратичне значення);
  • Uном – номінальне значення напруги, встановлене в аналізаторі. Можливі встановлення напруги з групи: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (міжфазний/лінійне). При використанні трансформаторів, в аналізаторі можлива установка номінального напруги (напруги вторинної обмотки) з групи: 100, 110, 115, 120 В. Таким чином можлива установка номінального напруги в діапазоні від 100 В до 690 В
  • Iном – номінальне значення межі діапазону вимірювання для струмових роз'ємів аналізатора (кліщів);
  • K - коефіцієнт масштабного перетворення вхідних для струмових роз'ємів аналізатора;
  • h – порядковий номер гармоніки;
  • UH, h зм – виміряне значення середньоквадратичного значення гармонійних складових напруги;
  • IH, h зм - виміряне значення середньоквадратичного значення гармонійних складових сили струму;
  • THDU зм - виміряне значення сумарного коефіцієнта гармонійних складових напруги;
  • THDI зм - виміряне значення сумарного коефіцієнта гармонійних складових сили струму;
  • P(Ep)зм - виміряне значення активної потужності (активної енергії);
  • Q(EQ)зм - виміряне значення реактивної потужності (реактивної енергії);
  • S(ES)зм - виміряне значення повної потужності (повної енергії);
  • Pst зм - виміряне значення короткочасної дози флікера;
  • Plt зм - виміряне значення тривалої дози флікера.

Основні атрибути
Виробник Sonel
Країна виробникПольща
Захист обладнання від води і пилу IP IP65
СтанНовий
