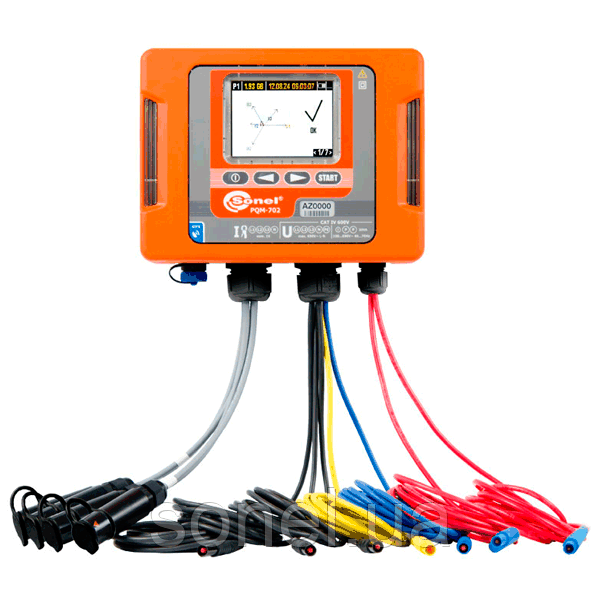

Законодавчо регульований аналізатор параметрів якості електричної енергії PQM-711UA

Аналізатор параметрів якості електричної енергії PQM-711 використовіється для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах електропостачання.
Основні характеристики:
- повна відповідність класу А;
Реєстрація перехідних процесів до 8 кВ (частота до 10 МГц). Мінімальна тривалість захоплення перехідного процесу - 650 нс .;
- Реєстрація сигналів управління;
- GPS модуль для синхронізації часу;
- GSM модуль для обміну даними (настройки, управління, зчитування даних);
- Wi-Fi модуль;
- ступінь захисту корпусу IP65;
- автоматичне формування протоколів реєстрації.
Вимірювання і реєстрація:
- напруги постійного і змінного струму L1, L2, L3, N, PE (п'ять вимірювальних входів). Мінімального, максимального, середнього і миттєвих значень напруги. Можливо спільне використання з трансформаторами напруги;
- сили постійного і змінного струму L1, L2, L3, N (чотири вимірювальних входу). Мінімального, максимального, середнього і миттєвих значень сили струму. Можливо спільне використання з трансформаторами струму. Діапазон вимірювання залежить від типу струмовимірювальних кліщів: гнучкі кліщі F-1, F-2, F-3 (до 3000 А АС, відрізняються максимальним діаметром обхвату), кліщі C-4 (1000 A AC) і кліщі C-6 (10 A AC), C-7 (100 А AC).
- коефіцієнта пікових значень напруги і струму;
- частоти від 40 Гц до 70 Гц;
- потужності: активної (P), реактивної (Q), потужності спотворень (D), повної (S);
- енергії: активної (EP), реактивної (EQ), повної (ES);
- коефіцієнта потужності cosφ, tgφ;
- коефіцієнта гармонійних втрат (К-фактор);
- до 50-ї гармоніки напруги і струму;
- до 50-ї інтергармонік напруги і струму;
- сумарного коефіцієнта гармонійних складових напруги THD U і THD I;
- короткочасної та тривалої дози флікера PST і PLT;
- несиметрії по струму і напрузі;
- перенапруг, провалів, переривань з можливістю збереження осцилограм;
- осциллограмм струму і напруги для кожного періоду усереднення.
- Програмне забезпечення:
- Формування протоколу згідно ДСТУ EN 50160 українською мовою
Програмне забезпечення SONEL Analysis 4 - додаток необхідний для настройки і аналізу даних реєстрації.
Конфігурація аналізатора:

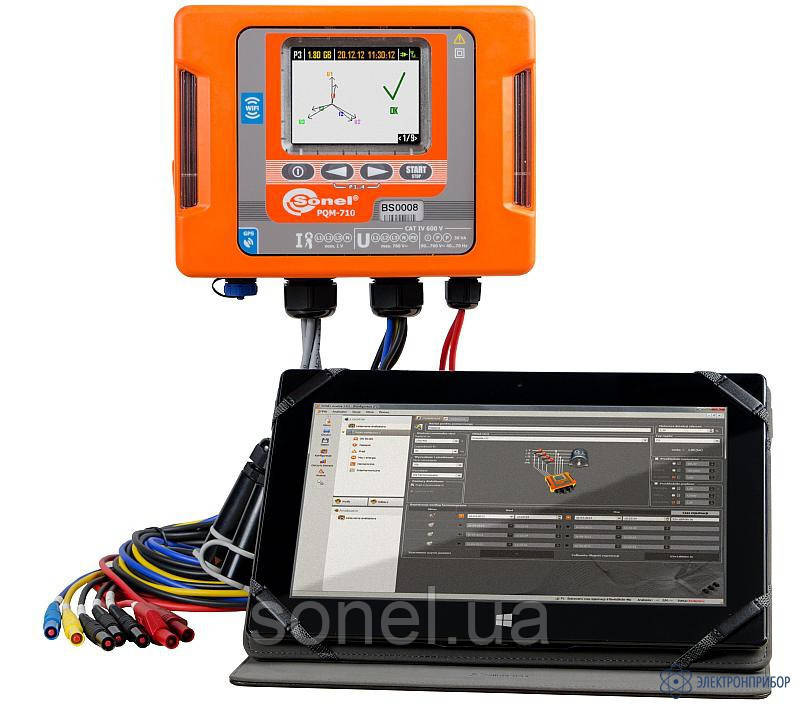

- версія спеціально адаптована під роботу на планшетному комп'ютері;
- можливість налаштування вимірювального приладу та формування протоколу вимірювань згідно з ДСТУ ІEС 61000-4-30 класу A
- можливість налаштування чотирьох точок вимірювання: кожній точці відповідає свій алгоритм реєстрації, набір номінальних параметрів, обсяг пам'яті;
- установка номінальних параметрів мережі: напруга (фазна / лінійне), частота, тип мережі;
- установка параметрів трансформаторів напруги та / або струму;
- вибір періоду усереднення;
- розклад запуску і зупинки реєстрації;
- установка типу струмовимірювальних кліщів;
- умова запуску реєстрації: безпосереднє, порогове значення, відповідно до розкладу;
- режим вимірювання в реальному часі;
- широкий набір налаштувань представлення та аналізу (звітів) даних реєстрації.
.
Призначення і область застосування:
PQM-711 розроблений для проведення реєстрації та аналізу основних параметрів якості електричної енергії в мережах з номінальними частотами 50/60 Гц згідно ДСТУ ІEС 61000-4-30:
PQM-711 адаптований для роботи в складних погодних умовах, не сприйнятливий до електричних полів (можлива установка безпосередньо на ЛЕП). Ступінь захисту корпусу відповідає IP65.
Конструкція реєстратора дозволяє йому працювати при температурі від -20 ° С до + 55 ° C. Стабільна робота при негативних температурах забезпечується за рахунок вбудованого підігріву.
У разі відключення зовнішнього живлення, робота вимірювача буде підтримуватися за рахунок внутрішньої Li-Ion (літій-іонної) акумуляторної батареї
Параметри | Діапазон вимірювань і умови | Роздільна здатність | Межа допуску абсолютної похибки вимірювання |
---|---|---|---|
Напруга постійного та змінного струму URMS (середньоквадратічне значення, f = 40.70 Гц) | 10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 64 В |
0,01% × Unom | ± 0,001 Unom |
Частота змінного струму f | Від 40,00 Гц до 70,00 Гц для 10% × Unom ≤ URMS ≤ 200%×Unom |
0,01 Гц | ± 0,01 Гц |
Середньоваквадратичне значення гармонійних складників напруги UH, h (h = 1..50) | От 0 до 200% Unom | 0,01% × Unom | ±0,0005×Unom (UH, h , см <0,01×Unom) ±0,05×UH, h , см (UH, h ≥0,01×Unom |
Середньоваквадратичне значення інтергармонічних складників напруги UC, i (i = 1..50) | От 0 до 200% Unom | 0,01% × Unom | ±0,0005×Unom (UC, i , см <0,01×Unom) ±0,05×UH, h , см (UC, i ≥0,01×Unom |
Сумарний коефіцієнт гармонійних складників напруги THDU ( h = 2..50) | Від 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDU, см |
Сумарний коефіцієнт інтергармонічних складників напруги TIDU ( i = 0...50) | Від 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×TIDU, см |
Сила постійного та змінного струму (середньоквадратічне значення, f = 40..70 Гц) IRMS | Без використання кліщів | ||
Від 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom |
± 0,001%×Inom |
|
З гнучкими кліщами F-1, F-2, F-3 | |||
От 1 А до 3000 А (~) (10000 АP-P) | 0,01% × nom | ± 0,01×IRMS , см ± 0,02×IRMS , см (з урахуванням дод. похибки від положення) |
|
З вимірювальними кліщами C-4 | |||
От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) |
0,01% × nom | ± (0,03 × IRMS см + 0,1 А) ± 0,03 × IRMS , см ± 0,015 × IRMS , см ± 0,0075 × IRMS , см ± 0,005 × IRMS , см |
|
З вимірювальними кліщами C-6 | |||
От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) |
0,01% × nom | ± (0,03×IRMS см + 1 mA) ± 0,025×IRMS , см ± 0,01×IRMS , см |
|
З вимірювальними кліщами C-7 | |||
От 0,01 А до 100 А (~) (360 АP-P) | 0,01% × nom | ± (0,005×IRMS см + 0,02 А) | |
Середньоваквадратичне значення гармонійних складників сили струму IH, h (h = 1..50) | Залежно від типу використовуваних кліщів (див. характеристики IRMS) | 0,01% × nom |
±0,0015×Inom |
Середньоваквадратичне значення інтергармонічних складників сили струму IC, i (i = 0...50) | Залежно від типу використовуваних кліщів (див. характеристики IRMS) | 0,01% × nom |
±0,0015×Inom |
Сумарний коефіцієнт гармонійних складників сили струму THDI(h = 2..50) | Від 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDI, см |
Сумарний коефіцієнт інтергармонічних складників сили струму TIDI(i = 0...50) | Від 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×TIDI, см |
Активна потужність P і активна енергія EP | 80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom і Inom | ± 0,01 × ![]() |
Реактивна потужність Q і реактивна енергія EQ | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom і Inom | ± 0,01 × ![]() |
Повна потужність S і повна енергія ES | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom і Inom | ± 0,01 × ![]() |
Коефіцієнт потужності PF | От 0 до 1,00 Для 50% × Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
Активна та реактивна потужність гармонік | 80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom |
Зависит от Unom і Inom | ![]() |
Коефіцієнт зсув фаз cos↑ (DPF) | От 0 до 1,00 Для 50% × Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
Кут зсув фаз між напругою і силою струмуU, I | Від -180,0° до +180,0° | 0,01° | ± 1° |
Короткочасна доза флікера Pst | Від 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05×Pst, см |
Тривала доза флікера Plt | Від 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05 ×Plt, см |
Кут зсуву фаз напругиU | Від -180,0° до +180,0° | 0,01° | ±1° |
Коефіцієнт несиметрії напруги по зворотній U2/U1 і нульової послідовності U0/U1 | Від 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном |
0,1% | ± 0,15 % |
Кут зсув фаз сили струмівI | Від -180,0° до +180,0° | 0,01° | ± 1° |
Керувальні сигнали мережі | Від 5 до 3000 Гц | 0,01 Гц | ± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh |
Перехідні процеси (10 МГц) | ±8000 В | 5 В | ±(5% + 25 В) |
- URMS — виміряне значення напруги постійного та змінного струму (середньоквадратічне значення);
- IRMS - виміряне значення сили постійного та змінного струму (середньоквадратічне значення);
- Unom — номінальне значення напруги, встановлене в аналізаторі. Можливі встановлення напруги з групи: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (міжфазне/лінійне). Під час використання трансформаторів у аналізаторі можливе встановлення номінальної напруги (напруги вторинної обмотки) з групи: 100 В, 110 В, 115 В, 120 В. Отже, можливе встановлення номінальної напруги в діапазоні від 100 В до 690 В
- Inom — номінальне значення межі діапазону вимірювання для струмових роз'ємів аналізатора (клейної);
- K — коефіцієнт масштабного перетворення вхідних для струмових роз'ємів аналізатора;
- h — порядковий номер гармоніки;
- UH, h см — виміряне значення середньоквадратичного значення гармонійних складників напруги;
- IH, h см - виміряне значення середньоквадратичного значення гармонійних складників сили струму;
- THDU см - виміряне значення сумарного коефіцієнта гармонійних складників напруги;
- THDI см - виміряне значення сумарного коефіцієнта гармонійних складників сили струму;
- P(Ep), см - виміряне значення активної потужності (активної енергії);
- Q(EQ), см - виміряне значення реактивної потужності (реактивної енергії);
- S(ES), см - виміряне значення повної потужності (повної енергії);
- Pst см - виміряне значення короткочасної дози флікера;
- Pрейтинг см - виміряне значення тривалої дози флікера.
Основні атрибути | |
---|---|
Виробник | Sonel |
Країна виробник | Польща |
Захист обладнання від води і пилу IP | IP65 |
Стан | Новий |
