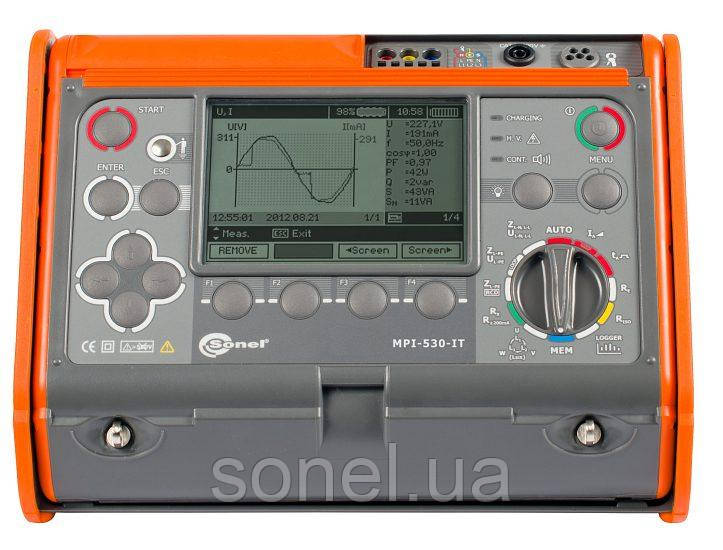

Універсальний вимірювач параметрів електробезпеки електроустановок MPI-530-ITUA сертифікований

Універсальний вимірювач параметрів електробезпеки електроустановок MPI-530-ITUA сертифікований

Ціну уточнюйте

  • Під замовлення
  • Код: MPI-530-ITUA
clockВідправка з 19 грудня 2024
+380 (44) 247-19-72
Олексій
  • +380 (67) 752-07-71
    Олександр
  • +380 (50) 389-38-88
    Олексій

Замовлення тільки за телефоном

Універсальний вимірювач параметрів електробезпеки електроустановок MPI-530-ITUA сертифікованийУніверсальний вимірювач параметрів електробезпеки електроустановок MPI-530-ITUA сертифікований
Ціну уточнюйте
Під замовлення
+380 (44) 247-19-72
Олексій
  • +380 (67) 752-07-71
    Олександр
  • +380 (50) 389-38-88
    Олексій
повернення товару протягом 14 днів за домовленістю
Опис
Характеристики
Інформація для замовлення

Вимірювачі параметрів електробезпеки електроустаново застосовуються при налагодженні та експлуатаційному контролі стану мережі електроживлення, а також при приймально-здавальних і сертифікаційних випробуваннях електроустановок будівель.

Основні характеристики:

  • вимір повного опору ланцюга "фаза-нуль», «фаза-фаза», «фаза-захисний провідник»;
  • вимір повного опору ланцюга "фаза-захисний провідник» без спрацьовування УЗО;
  • обчислення очікуваного струму короткого замикання ланцюга «фаза-нуль», «фаза-фаза», «фаза-захисний провідник»;
  • вимір сили струму і часу відключення ПЗВ типів AC, A, B;
  • автоматичний режим вимірювання параметрів УЗО;
  • вимірювання параметрів УЗО (струм і час відключення) типу AC, A, і B в мережах з ізольованою нейтраллю (IT);
  • вимір опору провідників приєднання до землі й вирівнювання потенціалів (металозв'язку);
  • вимір опору заземлюючих пристроїв по триполюсні схемою (3p);
  • вимір опору заземлюючих пристроїв по чотириполюсні схемою (4p);
  • вимір опору багаторазових заземлюючих пристроїв без розриву ланцюга заземлювачів (3p + струмові кліщі);
  • вимір опору заземлюючих пристроїв методом двох кліщів;
  • вимір питомого опору грунту;
  • вимірювання електричного опору допоміжних електродів, автоматичний розрахунок додаткової похибки;
  • вимір опору електроізоляції випробувальним напругою до 1000 В;
  • вимір опору електроізоляції з використанням адаптерів WS-03, WS-04, AutoISO-1000C;
  • вимір освітленості з використанням адаптера LP1;
  • перевірка послідовності чергування фаз;
  • оновлена ​​структура пам'яті приладу і передача результатів вимірювань в комп'ютер;

Режим реєстратора параметрів електроенергії (1 фаза):

  • діючого значення напруги змінного струму;
  • частоти змінного струму;
  • діючого значення сили змінного струму;
  • повної потужності;
  • середньоквадратичного значення гармонійних складових напруги і сили струму;
  • сумарного коефіцієнта гармонійних складових напруги і сили струму;

                                                                             Вимірювання напруги

Діапазони вимірювань Роздільна здатність Межі допущеної основної абсолютної похибки вимірювань
0...299,9 В 0,1 В ± (2% и.в. + 4 е.м.р.)
300...500 В 1 В ± (2% и.в. + 2 е.м.р.)
Діапазон частоти: 45...65 Гц
Вимірювання частоти
Діапазони вимірювань Роздільна здатність Межі допущеної основної абсолютної похибки вимірювань
45...65 Гц 0,1 Гц ±(0.1% и.в. + 1 е.м.р.)
Діапазон напруги: 50...500 В
Режим реєстратора
Вимірювання струму (True RMS)
Діапазон Роздільна здатність Основна похибка*
З вимірювальними кліщами C-6
0...99,9 мА 0,1 мА ± (8% і.в. + 3 м2)
100...999 мА 1 мА
1,00...9,99 А 0,01 А ± (6% і.в. + 5 м2.р.)
З вимірювальними кліщами C-3
0...99,9 мА 0,1 мА ± (8% і.в. + 3 м2)
100...мА 1 мА
1,00...9,99 А 0,01 А ± (6% і.в. + 5 м2.р.)
10,0...99,9 А 0,1 А ± (5% і.в. + 5 м2.р.)
100...999 А 1 А
З вимірювальними кліщами F-1, F-2, F-3
1...9,99 А 0,01 А ± (0,1 % Inom + 2 е.м.р.)
10,0...99,9 А 0,1 А
100...999 A 1 А
1,00...3,00 кA 0,01 кA не нормується
Inom = 3000 A* додатково треба врахувати похибку струмових кліщів.

Вимірювання активної P, реактивної Q і повної S потужності, а також cos ↑
Діапазон Роздільна здатність Основна похибка
Клещи C-6
0...999 ВА 1 ВА ± (10%∙S, см + 3 е.м.р.)
1...5,00 кВА 0,01 кВА ± (8%∙S, см + 5 е.м.р.)
Клещи C-3
0...999 ВА 1 ВА ± (10%∙S, см + 5 е.м.р.)
1...9,99 кВА 0,01 кВА ± (8%∙S, см + 5 е.м.р.)
10...99,9 кВА 0,1 кВА ± (8%∙S, см + 5 е.м.р.)
100...500 кВА 1 кВа ± (8%∙S, см + 5 е.м.р.)
З вимірювальними кліщами F-1, F-2, F-3
0...999 ВА 1 ВА ± (10%∙S, см + 9 е.м.р.)
1...9,99 кВА 0,01 кВА ± (10%∙S, см + 6 е.м.р.)
10...кВА 0,1 кВА ± (10%∙S, см + 5 е.м.р.)
100...кВА 1 кВа ± (10%∙S, см + 5 е.м.р.)
501...999 кВА 1 кВа не нормується
1,00...1,50 МВА 0,01 МВа не нормується
  • U: від 0 В до 500 В;
  • I: от 10 мА до 1 кА – С-3;
  • от 10 мА до 3 кА – F-1, F-2, F-3;
  • от 10 мА до 10 А – С-6;
  • f: від 45 Гц до 65 Гц
Вимірювання гармонік напруги
Діапазон Роздільна здатність Основна похибка
(h=1...15) 0...299,9 В 0,1 В ± (5% UH, h см + 3 е.м.р.)
300...500 В 1 В
(h=16...40) 0...299,9 В 0,1 В
300...500 В 1 В
Вимірювання гармонік струму
Діапазон Роздільна здатність Основна похибка
Залежно від типу використовуваних кліщів (але не більш ніж 10 А для C-6 і 1000 А для С-3, F-1, F-2, F-3) Залежно від діапазону вимірювання струму ± 0,1 × IH,h см
Коефіцієнт гармонійних складників напруги THDU ( h = 2...40)
Діапазон Роздільна здатність Основна похибка
Від 0 до 999,9% (для U, см > 1%· Unom) 0,1 % ± 5% × THDU см
Коефіцієнт гармонійних складників струму THDI (h = 2...40)
Діапазони вимірювань Роздільна здатність Межі допущеної основної абсолютної похибки вимірювань
Від 0 до 999,9% (для I, см > 1%· Unom) 0,1 % ± 5% × THDI , см



Вимірювання параметрів петлі короткого замикання ZL-PE, ZL-N, Z L-L
Вимірювання повного опору петлі короткого замикання ZS
Діапазон вимірювань, згідно з IEC 61557-3
Вимірювальний дріт Діапазон вимірювання ZS
1,2 м 0,130 Ом...1999,9 Ом
5 м 0,170 Ом...1999,9 Ом
10 м 0,210 Ом...1999,9 Ом
20 м 0,290 Ом...1999,9 Ом
WS-03, WS-04 0,190 Ом...1999,9 Ом
Діапазон відбиття
Діапазон Роздільна здатність Основна похибка
0.000 Ом...19.999 Ом 0.001 Ом ± (5% і.в. + 0.03 Ом)
20.00 Ом...199.99 Ом 0.01 Ом ± (5% і.в. + 0.3 Ом)
200.0 Ом...1999.9 Ом 0.1 Ом ± (5% і.в. + 3 Ом)
  • Номінальна напруга мережі UnL-N/ UnL-L: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В
  • Робочий діапазон напруги: 95 В...270 В (для ZL-PE і ZL-N) і 95 В...440 В (для ZL-L)
  • Номінальна частота мережі fn: 50 Гц, 60 Гц
  • Робочий діапазон частоти: 45 Гц...65 Гц
  • Максимальний вимірювальний струм (для 415 В): 41.5 A (п Тривалість — 10 мс)
  • Перевірка правильності під'єднання контакту PE за допомогою сенсорного електрода
  • Перевірка справності з'єднання контакту PE за допомогою електрода дотику
Вимірювання активного RS і реактивного XS опору петлі короткого замикання
Діапазон Роздільна здатність Основна похибка
0 Ом...19,999 Ом 0,001 Ом ± (5% + 0.05 Ом) от Zs
• Розраховується і виводиться для ZS < 20 Ом
Вимірювання струму IК петлі короткого замикання
Діапазон вимірювань, згідно з IEC 61557-3 розраховується на основі вимірювальних діапазонів для ZS і номінальної напруги.
Діапазон Роздільна здатність Основна похибка
0,055...1,999 A 0,001 A Розраховується на основі похибки для петлі короткого замикання
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0,01 кA
20,0...40,0 кA 0,1 кA
Набувальний струм короткого замикання розрахований і зображений на дисплеї вимірювача, може трохи відрізнятися від значення, отриманого користувачем за допомогою калькулятора, використовуючи зазначене значення повного опору, тому що прилад обчислює струм за неокругленим значенням повного опору петлі короткого замикання. Треба вважати правильною й точнішою величину струму Ik, що зображається вимірювачем або фірмовим програмним забезпеченням.
Вимірювання параметрів петлі короткого замикання ZL-PE ПЗВ (без спрацьовування ПЗВ)
Вимірювання повного опору петлі короткого замикання ZS
Діапазон вимірювання, згідно з IEC 61557-3: 0,50 Ом...1999 Ом для провідників 1,2 м, WS-03 і WS-04, а також 0,51 Ом...1999 Ом для провідників 5 м, 10 м і 20 м.
Діапазон Роздільна здатність Основна похибка
0...19,99 Ом 0,01 Ом ± (6% и.в. + 10 е.м.р.)
20,0...199,9 Ом 0,1 Ом ± (6% и.в. + 5 е.м.р.)
200...1999 Ом 1 Ом
  • Не викликає спрацьовування ПЗВ з IΔn ≥ 30 мA
  • Номінальна напруга мережі Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В
  • Робочий діапазон напруг: 95...270 В
  • Номінальна частота мережі fn: 50 Гц, 60 Гц
  • Робочий діапазон частоти: 45...65 Гц
  • Перевірка справності з'єднання контакту PE за допомогою електрода дотику
Вимірювання активного RS і реактивного XS опору петлі короткого замикання
Діапазон Роздільна здатність Основна похибка
0...19,99 Ом 0,01 Ом ± (6% + 10 е.м.р.) ZS
Розраховується і виводиться для ZS < 20 Ом

Струм короткого замикання IК петли
Діапазон вимірювань, згідно з IEC 61557-3 розраховується на основі вимірювальних діапазонів для ZS і номінальної напруги.
Діапазон Роздільна здатність Основна похибка
0,055...1,999 A 0,001 A Розраховується на основі похибки для петлі короткого замикання
2,00...19,99 A 0,01 A
20,0...199.9 A 0,1 A
200...1999 A 1 A
2,00...19,99 кA 0.01 кA
20,0...40,0 кA 0,1 кA
Набувальний струм короткого замикання, розрахований і зображений на дисплеї вимірювача, може трохи відрізнятися від значення, отриманого користувачем за допомогою калькулятора, використовуючи зазначене значення повного опору, тому що прилад обчислює струм за неокругленим значенням повного опору петлі короткого замикання. Треба вважати правильною й точнішою величину струму Ik, що зображається вимірювачем або фірмовим програмним забезпеченням.

Вимірювання параметрів пристроїв захисного вимкнення (УЗВ)
  • Номінальна напруга мережі Un: 110 В, 115 В, 127 В, 220 В, 230 В, 240 В
  • Робочий діапазон напруг: 95...270 В
  • Номінальна частота мережі fn: 50 Гц, 60 Гц
  • Робочий діапазон частоти: 4...65 Гц

Тест спрацьовування ПЗВ і час вимкнення ПЗВ tA (для режиму tA
Діапазон вимірювання, згідно з IEC 61557-6: 0 мс... до верхньої межі зображуваного значення
Тип ПЗВ Множник Діапазон Роздільна здатність Основна похибка
Стандартні та з малою затримкою 0,5 IΔn 0...300 мс 1 мс ± (2% и.в. + 2 е.м.р.)1
Δn
Δn 0...150 мс
Δn 0...40 мс
Селетивні 0,5 IΔn 0...500 мс
Δn
Δn 0...200 мс
Δn 0...150 мс
1для IΔn = 10 мА и 0,5 IΔn основна похибка ± (2% і.в. +3 м2.р.)

Точність заданого диференціального струму:
  • для 1*IΔnn, 2*IΔnn и 5*IΔnn — 0...8 %
  • для 0,5*IΔn — 8...0 %
Дієва величина створюваного струму витоку під час вимірювання часу вимкнення ПЗВ [mA]
Δn Множник
0,5 1

10 5 3,5 3,5 5 10 20 20 20
30 15 10,5 10,5 15 30 42 42 60
100 50 35 35 50 100 140 140 200
300 150 105 105 150 300 420 420 600
500 250 175 175 500 700 700 1000*
Δn Множник
2 5

10 20 40 40 40 50 100 100 100
30 60 84 84 120 150 210 210 300
100 200 280 280 400 500 700 700 1000*
300 600 840 840
500 1000
1000
* не застосовується за Un = 110 В, 115 В і 127 В
Вимірювання опору захисного заземлення RE (відноситься до мережі ТТ)
Δn Діапазон Роздільна здатність Вимірювальний струм Основна похибка
10 мA 0,01...5,00 кОм 0,01 кОм 4 мA 0...+ 10% і.в. ± 8 м2.р.
30 мA 0,01...1,66 кОм 12 мA 0...+10% и.в. ±5 е.м.р.
100 мA 1...500 Ом 1 Ом 40 мA 0..+5% і.в. ±5 м. м.р.
300 мA 1...166 Ом 120 мA
500 мA 1...100 Ом 200 мA
1000 мA 1...50 Ом 400 мA
Вимірювання струму вимкнення ПЗВ IA для синусоїдального диференціального струму
Діапазон вимірювання, згідно з IEC 61557-6: (0,3...1,0) IΔn
Δn Діапазон Роздільна здатність Вимірювальний струм Основна похибка
10 мA 3,3...10,0 мA 0,1 мA 0,3 × IΔn...1,0 × IΔn ± 5 % IΔ
30 мA 9,0...30.0 мA
100 мA 33...100 мA 1 мA
300 мA 90...300 мA
500 мA 150...500 мA
1000 мA 330...1000 мA
  • Допускається початок вимірювання з позитивного або негативного напівперіода струму витоку;
  • Час протікання струму вимірювання:....................................... макс. 8.8 с.
Вимірювання струму вимкнення ПЗВ (IA) для однополярного пульсувального диференціального струму та однополярного пульсувального диференціального струму з постійним складником 6 мA

Діапазон вимірювання, згідно з IEC 61557-6: (0,35...1,4) IΔn для IΔn≥30 мA и (0,35...2) IΔn для IΔn = 10 мA
Δn Діапазон Роздільна здатність Вимірювальний струм Основна похибка
10 мA 3,5...20,0 мA 0,1 мA 0,35 × IΔn...2,0 × IΔn ± 10 % IΔn
30 мA 10,5...42,0 мA 0,35 × IΔn...1,4 × IΔn
100 мA 35...140 мA 1 мA
300 мA 105...420 мA
500 мA 175...700 мA
  • Допускається початок вимірювання з позитивного або негативного напівперіода струму витоку;
  • Час протікання струму вимірювання:....................................... макс. 8.8 с.
Вимірювання струму вимкнення ПЗВ IA для постійного диференціального струму

Діапазон вимірювання, згідно з IEC 61557-6: (0,2...2,0)IΔn
Δn Діапазон Роздільна здатність Вимірювальний струм Основна похибка
10 мA 2.0...20.0 мA 0,1 мA 0,2 × IΔn...2,0 × IΔn ± 10 % IΔn
30 мA 10,5...42,0 мA 1 мA
100 мA 20...200 мA
300 мA 60...600 мA
500 мA 100...1000 мA
  • Допускається вимірювання позитивним і негативним постійним струмом
  • Час протікання струму вимірювання:....................................... макс. 5.2 с.
Вимірювання опору заземлювальних пристроїв RE

Діапазон вимірювання, згідно з IEC 61557-5: 0,50 Ом...1,99 кОм для вимірювальної напруги 50 В і 0,56 Ом...1,99 кОм для вимірювальної напруги 25 В
Діапазон Роздільна здатність Основна похибка
0.00 Ом...9.99 Ом 0.01 Ом &plusm n; (2% і.в. + 4 м2.р.)
10.0 Ом...99.9 Ом 0.1 Ом ± (2% и.в. + 3 е.м.р.)
100 Ом...999 Ом 1 Ом
1.00 Ом...1.99 кОм 0.01 кОм
  • Вимірювальна напруга: 25 В або 50 В RMS
  • Вимірювальний струм: 20 мA, синусоїдальний RMS 125 Гц (для fn=50 Гц) і 150 Гц (для fn=60 Гц)
  • Блокування вимірювання за напруги перешкод UN>24 В
  • Максимальна вимірювана напруга перешкод UNmax=100 В
  • Максимальний опір допоміжних зондів: 50 кОм
Вимірювання опору допоміжних зондів RH, RS
Діапазон Роздільна здатність Основна похибка
000 Ом...999 Ом 1 Ом ± (5% (RS + RE + RH) + 3 е.м.р.)
1.00 кОм...9,99 кОм 0.01 кОм
10.0 кОм...50.0 кОм 0.1 кОм
Вимірювання напруги перешкод
Внутрішній опір: приблизно 8 МОм
Діапазон Роздільна здатність Основна похибка
0...100 В 1 В ± (2% и.в. + 3 е.м.р.)
Вимірювання опору заземлювального пристрою з використанням кліщів
Діапазон Роздільна здатність Основна похибка
0,00 Ом...9,99 Ом 0,01 Ом ± (8% і.в. + 4 м2.р.)
10,0 Ом...99,9 Ом 0,1 Ом
100 Ом...999 Ом 1 Ом
1,00 кОм....1,99 кОм 0,01 кОм
  • Вимірювання з додатковими струмовими кліщами,
  • Діапазон вимірювання струму перешкод до 9,99 A.
  • Вимірювання з додатковими струмовими кліщами,
  • Діапазон вимірювання струму перешкод до 9,99 A.
Вимірювання опору заземлювального пристрою безконтактним методом із використанням двох кліщів
Діапазон Роздільна здатність Основна похибка
0,00 Ом...9,99 Ом 0,01 Ом ± (10% і.в. + 4 м2.р.)
10,0 Ом...19,9 Ом 0,1 Ом
0,00 Ом...9,99 Ом ± (20% і.в. + 4 м2.р.)
Вимірювання виробу опору ґрунту (↑)
Діапазон Роздільна здатність Основна похибка
0,0 Ом м...99,9 Ом м 0,1 Ом м Залежно від основної похибки вимірювання RE
100 Ом м...999 Ом м 1 Ом м
1,00 кОм м...9,99 кОм м 0,01 k Ом м
10,0 к Ом м...99,9 кОм м 0,1 k Ом м
  • Вимірювання за методом Веннера (Wennera),
  • Можливість встановити відстань у метрах або футах,
  • Вибір відстані 1 м...30 м (1 фут... 90 футів).
Низьковольтний вимір опору

Вимірювання перехідних опору контактів і провідників струмом ±200 мА
Діапазон Роздільна здатність Основна похибка
0,00 Ом...19.99 Ом 0,01 Ом ± (2% и.в. + 3 е.м.р.)
20,0 Ом...199,9 Ом 0,1 Ом
200 Ом...400 Ом 1 Ом
  • Напруга на розімкнених вимірювальних провідників: 4 В...9 В
  • Вихідний струм за R < 2 Ом: хв. 200 мA (ISC: 200 мA...250 мA)
  • Компенсація опору вимірювальних провідників
  • Вимірювання для обох поляростей струму
Вимірювання активного опору малим струмом
Діапазон Роздільна здатність Основна похибка
0,0 Ом...199,9 Ом 0,1 Ом ± (3% и.в. + 3 е.м.р.)
200 Ом...1999 Ом 1 Ом
  • Напруга на розімкнених вимірювальних провідників: 4...9 В
  • Вихідний струм < 8 мA
  • Звукова сигналізація у разі вимірювання опору <30 Ом ± 50%
  • Компенсація опору вимірювальних провідників
Вимірювання опору ізоляції

Діапазон вимірювання, згідно з IEC 61557-2 для UN = 50 В: 50...250 МОм
Діапазон для UN = 50 В Роздільна здатність Основна похибка
0...1999 кОм 1 кОм ± (3% и.в. + 3 е.м.р.)
2,00...19,99 МОм 0,01 MОм [± (5 % и.в. + 8 е.м.р.)] *
20,0...199.9 MОм 0,1 MОм
200...250 MОм 1 MОм
* для кабелей WS-03 и WS-04
Діапазон вимірювання, згідно з IEC 61557-2 для UN = 100 В: 100 кОм...500 МОм
Діапазон для UN = 100 В Роздільна здатність Основна похибка
0...1999 кОм 1 кОм ± (3% і.в. + 8 м2)
[±(5 % и.в. + 8 е.м.р.)] *
2,00...19.99 MОм 0,01 MОм
20,0...199.9 MОм 0,1 MОм
200...500 MОм 1 MОм
* для кабелей WS-03 и WS-04
Діапазон вимірювання, згідно з IEC 61557-2 для UN = 250 В: 250 кОм…999 МОм
Діапазон для UN = 250 В Роздільна здатність Основна похибка
0...1999 кОм 1 кОм ± (3% і.в. + 8 м2)
[±(5 % и.в. + 8 е.м.р.)] *
2,00...19,99 MОм 0,01 MОм
20,0...199,9 MОм 0,1 MОм
200...999 MОм 1 MОм
* для кабелей WS-03 и WS-04
Діапазон вимірювання, згідно з IEC 61557-2 для UN = 500 В: 500 кОм...2,00 ГОм
Діапазон для UN = 500 В Роздільна здатність Основна похибка
0...1999 кОм 1 кОм ± (3% і.в. + 8 м2)
[±(5 % и.в. + 8 е.м.р.)] *
2,00...19,99 MОм 0,01 MОм
20,0...199,9 MОм 0,1 MОм
200...999 MОм 1 MОм
1,00...2,00 ГОм 0,01 ГОм ± (4% і.в. +6 м2)
[±(6 % и.в. + 6 е.м.р.)] *
* - для кабелей WS-03 и WS-04
Діапазон вимірювання, згідно з IEC 61557-2 для UN = 1000 В: 1000 кОм…9,99 ГОм
Діапазон для UN = 1000 В Роздільна здатність Основна похибка
0...1999 кОм 1 кОм ± (3% і.в. + 8 м2)
2,00 MОм...19,99 MОм 0,01 MОм
20,0. MОм..199,9 MОм 0,1 MОм
200 MОм...999 MОм 1 MОм
1,00 ГОм...3,00 ГОм 0,01 ГОм ± (4% і.в. +6 м2)
  • Вимірювальна напруга: 50 В, 100 В, 250 В, 500 В і 1000 В
  • Похибка формування випробувальної напруги (Robc [Ом] >= 1000*UN [В]): -0+10% від встановленої величини
  • Виявлення небезпечної напруги перед початком вимірювання
  • Зняття заряду з об'єкта вимірювання
  • Вимірювання опору ізоляції з використанням вилки UNI-Schuko (WS-03, WS-04) між усіма трьома клемами (для UN=1000 В не виконується)
  • Вимірювання опору ізоляції багатожильного кабелю (максимально 5) за допомогою додаткового зовнішнього адаптера AutoISO-1000c
  • Вимірювання напруги на роз'ємах + RISO, -RISO в діапазоні: 0 В...440 В
  • Вимірювальний струм <2 мA
Вимірювання освітленості
Діапазон Роздільна здатність Основна похибка
0,1 Лк...99,9 Лк 0,1 Лк ± 8% EV см
100 Лк...999 Лк 1 Лк
1,00 кЛк...9,99 кЛк 0,01 кЛк
10,0 кЛк...19,9 кЛк 0,1 кЛк
Послідовність чергування фаз
  • Індикація послідовності фаз: пряма, зворотна
  • Діапазон напруги мережі UL-L: 95 В...500 В (45Гц...65 Гц)
  • Відбиття значень міжфазного (лінійного) напруги
  • Визначення напрямку обертання електродвигуна
  • Діапазон напруги електродвигунів 1 В ÷ 760 В змінного струму
  • Вимірювальний струм (у кожній фазі): < 3,5 мA
Додаткові технічні характеристики
Клас ізоляції подвійна, згідно з PN-EN 61010-1 і IEC 61557
Категорія безпеки IV 300V (III 600V), згідно з PN-EN 61010-1
Ступінь захисту корпусу згідно з PN-EN 60529 IP54
Живлення вимірювача алкалінові батарейки 4x1,5 В LR14 (C) або пакет акумуляторів SONEL NiMH 4,8 V 4,2 A·год
Габаритні розміри 288 × 223 × 75 мм
Маса вимірювача з акумуляторами приблизно 2,5 кг
Температура зберігання –20...+70 °C
Робоча температура 0...+50 °C
Відносна вологість 20 %...80 %
Температура +23 ° ± 2 °C
Вологість 40 %...60 %
Висота над рівнем моря < 2000 м
Час до самовимикання (Auto-OFF) 5,15,30,60 хв або функція вимкнена
Кількість вимірювань Z або ПЗВ (для акумуляторів) <3000 (6 вимірювань за хвилину)
Кількість вимірювань RISO або R (для акумуляторів >1000
Дисплей графічного жування
Пам'ять 10000 записів
Пам'ять реєстратора 6000 комірок
Інтерфейс USB и Bluetooth
Стандарт якості ISO 9001
Прилад відповідає вимогам стандарту IEC 61557
Прилад відповідає вимогам за електромагнітною сумісністю (для пром. середовища) PN-EN 61326-2-2:2006 и PN-EN 61326-1:2009



Основні
ВиробникSonel
Країна виробникПольща
ТипЦифровий
СтанНовий
  • Ціна: Ціну уточнюйте

Наскільки вам зручно на сайті?

Розповісти Feedback form banner
